GW4

产品概述

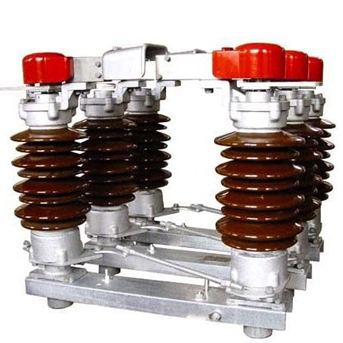

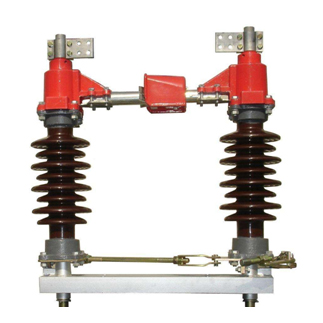

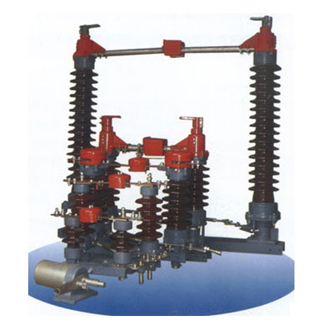

GW4-15、GW4-15TQ、GW4-20（D）、GW4-20TQ（D）型户外交流高压隔离开关供有电压无负荷时，分合电路之用。

GW4-15/50~200、GW4-15TQ/50~200型专用铁道自动闭塞信号装置的使用。

GW4-15/400及GW4-20（D）/400、GW4-15TQ/400及GW4-20TQ（D）/400型可供铁道站场供电路线使用。

GW4-20（D）/50~200、GW4-20TQ（D）50~200型可用于自动闭塞10kV高压线与电机车27.5kV高压线合杆运行。

GW4-15、GW4-15TQ、GW4-20（D）、GW4-20TQ（D）型隔离开关的技术数据见表1其性能符合国标GB1985规定。

主要技术参数

项目				单位	GW4-40.5				GW4-72.5			GW4-126VI GW4A-126VI			GW4-145VI
额定电压				KV	40.5				72.5			126			145
额定电流				A	630	1250	2000	4000	630	1250	2000	630	1250	2000	630	1250	2000
主刀及地刀极限通过电流（峰值）				KA	50	63	80	125	63	80	100	63	80	100	63	80	100
主刀及地刀短时耐受电流（3S）				KA	20(4s)	25(4s)	31.5	50	25	31.5	40	25	31.5	40	25	31.5	40
1min工频耐压（有效）	对地		海拔1000m	KV	95				140			185			275
			海拔2000m		100				150			205
	断口		海拔1000m	KV	110				160			210			315
			海拔2000m		120				175			230
雷电冲击电压（峰值1.2/50μS）	对地		海拔1000m	kv	185				325			460			650
			海拔2000m		200				350			510
	断口		海拔1000m	kv	215				375			520			750
			海拔2000m		235				410			580
瓷绝缘子爬电距离（爬电比距mm/KV）		II级		mm	810				1450			2520			2900
		III级			1015				1815			3150			3625
		IV级			1260				2205			3906
瓷绝缘子的抗扭负荷				Nm	2000
瓷绝缘子的抗弯负荷				N	4000
接线端子额定机械负荷				N	750				750			750			750
主刀操作机构型号					CS17或CJ5A				CSA或CJ5A			CSA或CJ5A			CSA或CJ5A
地刀操作机构型号					CS17				CS19			CS19			CS19
主刀操作方式					三极联动
地刀操作方式					三极联动
机械寿命				次	2000
单极重量				kg	180				210			300			400
CS19型人力机构重量				kg	20
CS17型人力机构重量				kg	15（不接地），24（单接地），29（双接地）
CSA型人力机构重量				kg	25
CSB型人力机构重量				kg	30
CJ5A型电动机构（控制电源AC220V 电动机电源 AC380V）		分闸时间		s	4±1
		合闸时间		s	4±1
		辅助开关			8开8闭
		重量		kg	65

使用环境条件

海拔高度不超过1000m

环境温度-30℃~+40℃

风速不大于35 m/s

地震烈度不超过8度

覆冰厚度不大于10 mm

无严重烟灰、易燃物质、爆炸危险、化学腐蚀及剧烈振动的场所。

使用电压15、20kV时满足一般地区，使用电压10kV时可用于重污秽地区。

不适用于非水平安装场所。

外形及包装尺寸
